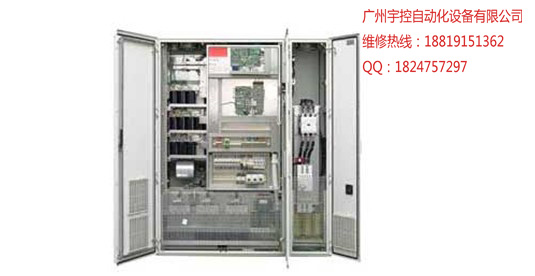

西门子变频器Loher DYNAVERT 专用型驱动系统

　DYNAVERT I 驱动系统装置是电流源直流链变频器，用于控制感应电机。它们在输入侧具有全面控制的 B6 桥式电路，在输出侧具有一个 B6 反相电路，该电路采用相间变换原理;它可将具有方波波形(频率为 f)的直流电抗器的直流电流分配给电机绕组。因此，电机电缆长度几乎不受限制。

　　电能从输入电源流到电机以进行负载监视。对于能量再生操作，输入侧的整流器将再生能量送入输入电源。这意味着可通过固有原理来实现 4 象限操作，无需采取任何附加措施。12 脉冲和 24 脉冲型可进一步减少回馈到输入电源的谐波。

　　因此，DYNAVERT I 是 SIMOVERT A 的理想替代产品。西门子变频器Loher DYNAVERT 专用型驱动系统的特点

　　防爆保护

　　· 经过 ATEX 认证可用于位于危险区域内的电机(使用附件套件 S)，也可使用很长的电机电缆

　　急停

　　· 急停 (Emergency Off) 功能可防止意外起动(符合 EN60204-1，根据 EN954-1 的类别 3 或 SIL2(使用附件套件 S 时)执行)

　　电源装置

　　· 可具有 12 脉冲和 24 脉冲输入。因此，可实现 99.9 % 的输入电源(基本)

　　· 此电源装置集成有电源滤波器标准部件，从而符合 EMC 指令(EN61800-3 环境 2)

　　· 由于具有集成的电源电抗器，回馈到输入电源的谐波较低

　　· 可使用较长电机电缆(该系统的固有特点)

　　· 500 / 690 V 变频调速柜具有 IT 输入电源绝缘监视功能，400 V 变频调速柜内集成有接地故障监视功能

　　· 宽电源电压范围

　　· 可使用标准熔断器进行保护(gL 特性)

　　控制部分

　　· 模拟量和数字量控制 I/O 与电源装置之间实现保护隔离(符合 VDE 0106 / EN50178)，人员和设备保护程度较高

　　操作员控制和设置

　　· 可使用由菜单提示的 4 行普通文本显示屏进行清晰明了的操作员控制与设置，显示屏带有薄膜键盘，位于变频调速柜上，或通过 RS485 安装在最远 1000 m 之外的主控室中

　　· 基于 Windows 的 PC 操作员控制程序提供了广泛功能

　　通信

　　· 可通过带有可任意编程的数字量和模拟量输入/输出的常规端子排进行通信，具有

　　- 可参数化的限值信号- 可参数化的定时器- 可参数化的阻尼元件

　　- 可参数化的变频调速柜行为(输入/输出产生响应时)

　　· 通过以下方式进行通信和参数化

　　- 通过 PC 及 RS232 / RS485 接口，使用 IMS(变频器管理软件)

　　- 外部操作员面板，通过 RS485- Profibus DP 或 Modbus RTU 等总线系统

　　DYNAVERT I 变频器性能

　　· 用于感应电机的两个闭环控制类型：

　　- 转速控制- 转矩控制

　　· 具有再生制动标准功能，可实现完全 4 象限运行

　　通常具有以下功能

　　· 自动滑差补偿· 使用限流控制进行堵转保护

　　· 通过快速重新起动电路连接至转动中的电机

　　客户获益

　　· 变频调速柜可达到 IP21 或更高防护等级

　　· 所有变频调速柜都具有自身的连接空间

　　· 尺寸紧凑· 具有射频干扰抑制功能

　　· 回馈到输入电源的谐波较低(主要在 12 脉冲和 24 脉冲型号上)

　　· 可使用的电机电缆长度几乎不受限制(该系统的固有特点)

　　· 可承受较高的过电压，例如，可用于发电站中涡轮机组的负载保护

　　· 宽电源电压范围· 完全 4 象限运行(标准)· 用户界面/软件与 DYNAVERT T 相同

　　典型应用

　　· 化工工业· 发电站和电力设施· 塑料工业· 基础材料工业· 测试台

　　· 一般机械制造中的输送技术和应用· SIMOVERT A 变频器的改装
